البولت(الرصاصة)بين الافضل والاسوء

بسم الله الرحمن الرحيم


النهاردة يا جماعة هنتكلم عن الاكسس البولت او زى ما بيقولو عليها الرصاصة .
*هل هى كويسة زى ما بيقال عنها ام ماذا ؟
*سوف اترك الاجابة لكم بعد مشاهدة الشرح.
-  الاسم التجارى لها BULLET2HP
-هو عبارة عن اكسيس بوينت خارجي صغير في الحجم وكبير في الامكانيات
واليكم بعض الخواص الفنيه للهارد وير
1-البروسيسور
Atheros MIPS 4KC, 180MHz

2-الميموري
16MB SDRAM, 4MB Flash
3-ا
لمداخل والكونيكتور

مدخل لوصلة لان مع ميزة الPOE اي الطاقه عبر الشبكه السلكيه
(يعني بوصلة لان واحده يتصل بالشبكه السلكيه وياخذ طاقته الكهربيه عن طريق محول للطاقه الكهربيه عبر وصلة اللان RJ45 )

4-تحمل الحراره
من 20- درجه سيليزيه ل 70- درجه سيليزيه
5-الوزن
180 جرام

6-الحجم
صغير جدا
7-الكونيكتور الخاص بالانتنا
N-type Male
يركب على الانتنا الخارجيه مباشره وممكن عمل وصله ليركب على الانتنا الداخليه

8-يحتوي على اضاءة لقوة الاشاره
9-القدرة اللاسيلكيه للارسال
تصل الى 30DBM او 1000 ملليوات
10- القدرة اللاسلكيه للاستقبال
تصل الى 98-DBM


11-لمدى ومسافة الاراسال والاستقبال تصل الى 50 كيلومتر على حسب الانتنا والظروف الجويه
12-الكيسه الخاصه بالجهاز تتحمل الحراره وضد الماء
13-السوفتوير
الخاص بالجهاز من شركة
AIROS الوليد وهو سوفتوير متطور جدا وله مميزات تضمن الثبات والقدرة والكفاءة
وممكن تحميل سوفتوير مفتوح المصدر لينوكس مع امكانية التطوير اللانهائي مثال DD-WRT


*اضمن مع هذا الجهاز الاستفادة القصوى وعدم وجود اى فقد لانه بيركب على الانتنا مباشره دون وصلات ولا احتمالات للاخطاء
*اطمن لا يوجد مشاكل بسبب كروت ويرليس او بورد راكبه عليه زي المايكروتيك بورد
*الجهاز قطعه واحده وبالتالي مش هتلاقي مشاكل في التركيب (لا كرت مش متثبت صح والا وصلة مش راكبه صح--- الخ)
*مش محتاج علب ووتر بروف ولا غيره الجهاز مؤمن ضد الماء والحراره والاتربه وكل اللي هتحتاجه انك تثبت الانتنا وبس الجهاز بيركب على الانتنا مباشره مش محتاج يتثبت اصلا
*اضاءة لقوة الاشاره لضبط الانتنا لافضل اداء(لو هتستخدمه لنقل الانترنت الى مناطق بعيده)
*مش محتاج غير وصلة لان للجهاز لا كهرباء ولا وصلات للانتنا ولا حاجه هيه وصلة لان بس بتنقل الداتا والكهرباء




واخيرا اهم ميزه فى الموضوع كله ان سعره بسيط


الثلاثاء، 11 سبتمبر 2012

منظومة الراوتر بورد للبث مع انتنا 15او18

بسم الله الرحمن الرحيم


*تعد المنظومات المبنية على نظام المايكروتك من أقوى مراكز البث اللاسلكية وأكثرها ثباتاً.
*وفي ما يلى نستعرض منظومة الراوتر بورد(المايكروتك بورد).


متطلبات المنظومة:
1-لوحة مايكروتك RouterBoard ذات الرقم 133

-(هي مركز التحكم في المنظومة وتحتوي على اللوحة الأم والمعالج والذاكرة المؤقتة (RAM) ووحدة التخزين ومنافذ الشبكة السلكية ومنافذ بطاقات الشبكة اللاسلكية).
2-بطاقة الشبكة اللاسلكية MiniPCI من نوع Ubiquiti XR2 600mW
-(هي أداة البث اللاسلكي في المنظومة، وبدونها لاتكون لدى المنظومة خاصية البث اللاسلكي)
3-سلك توصيل البطاقة اللاسلكية بمخرج الهوائي
-(هو سلك رفيع حساس طرفه يوصل بالبطاقة اللاسلكية MiniPCI والآخر يركب في فتحة الهوائي في صندوق الحماية )
 4-صندوق الحماية
 -(هو صندوق لحماية الراوتر بورد)










5- سلك التوصيل بين الهوائي والمنظومة
6-اومنى 15 او 18dp
7-سلك لان
8-جهاز نقل الطاقة عبر سلك الانPOE

مميزات هذه المنظومة :
 1- يناسب الشبكات التى يمكن ان يتغير عدد المشتركين فيها بصوره دوريه سواء بالزياده او النقصان بشرط الا يزيد عدد المشتركين فيها عن 100 ومنهم 45 اون لاين
2- تغطيه اقوى فى المسافات البعيده من النظم الاخرى
3-ثبات فى قوة الاشارة وفى التصفح وفى الدونلود وامكانية تفعيل خاصية sharing
 4-امكانية اضافة كارت xr2 فى الشبكه وبث الانترنت مجددا .. اقصد شبكتين فى شبكه واحده
 عيوبها:
1- شبكه غير قابله للتطوير بمعنى انك لن تستطيع ان تعمل على زيادة عدد المشتركين عن العدد المحدد .. الا اذا اضفت كارت xr2 جديد على البورده وهو مكلف
2-صعوبة زيادة مدى الشبكه ... بمعنى انه لن يمكنك زيادة مدى الشبكه الى 10 كم مثلا عن طريق الربيتر لان ذلك سيؤدى الى حدوث مشاكل لدى المشتركين بعد الربيتر
3- العبىءالموجود على البورده فى حالة الضغط  يؤدى الى عملية تهنيج قد تؤدى الى انقطاع النت عن معظم المشتركين او على الاقل ضعف فى النت حتى ولو رفعت سرعة الخط
4- الاشاره  الوهميه بمعنى انه بعد 5 كم مثلا قد تتفاجئ بمستوى عالى للاشاره 30 دى بى مثلا .. ولكن القطع فى الاستقبال غير قادره على الربط وتستطيع التغلب على هذه المشكله عن طريق وضع برج تقويه فى منتصف المسافه والربط على البرج . او الاعتماد على الانتنا الياكى الموجه


.نظام الارسال بالمايكروتك( ارسال بكارت واير مثبت على بوردة جهاز كمبيوتر ) مع انتنا 15 او 18 اومنى

بسم الله الرحمن الرحيم

*اليوم هاعرفكم على نظام جديد فى الارسال او بمعنى اخر منظومة للارسال لانه بيتكون من عدة اجهزة.
وهذا الشىء هو :

ارسال بكارت واير مثبت على بوردة جهاز كمبيوتر



متطلبات النظام:

1-جهاز كمبيوتر اورجينال

2-كارت وايرليس


3-انتنا اومنى

4-كابل توصيل من الكارت للاومنى


*طريقة التركيب:

-نحضر جهاز الكمبيوتر ونثبت عليه كارت الويرليس ونوصل الكارت بالاومنى مباشرة بدون امبرافير وبعد ذلك نثيت نسخة مايكروتك على الجهاز.من هنا

(من يريد معرفة كيفية برمجة سيرفر المايكروتك يتابعنا وسوف يتم شرحه ان شاء اللهفى موضوع قادم)



مميزاته:

1- يناسب الشبكات صغيرة الحجم التى يتراوح عدد المشتركين فيها من 20 – 60 مشترك

2- يغطى مسافه لا تقل عن 4 كم اذا كانت المنطقه مفتوحه

3-غير مكلف مثل الاجهزة الاخرى

4- اقل الانظمة مشاكل

عيوبه :

1- لا يتحمل عدد مشتركين اون لاين كثيرون فاقصى عدد تستطيع الحصول عليه هو 25 يوزر اون لاين

2- بعض انواع الكروت لا تستطيع الربط على هذا النظام

3- يتوقف الربط على نوع كارت الواير الموجود داخل جهاز السيرفر.. لذلك يفضل التعامل مع الكروت المشهوره والموثوق بها

4- ستواجهك مشاكل فيه اذا حاولت الربط باكسسات مع الربيتر



الأحد، 9 سبتمبر 2012

النانو ستيشن

بسم الله الرحمن الرحيم

موضوعنا النهاردة عن جيل جديد من اجهزة الاتصال (الويرليس) .
1-النانو ستيشن
2-البيكو ستيشن
ولكننا فى هذا الموضوع سوف نتعرف على النانو ستيشن ومميزاته.

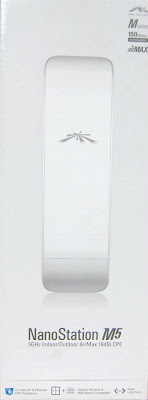

النانو ستيشن
الصفحة الرئيسية





تعرفنا جميعا على شكل النانو ستيشن وعلى الصفحة الرئيسية له .
واليكم بعض من مميزات النانو ستيشن:
1-يمكنه الاستقبال والبث حتى 6كم واكثر
2-ثبات فى الاشارة
3-معدل الفقد ضعيف
4-سعره ليس مكلف مثل الاجهزة الاخرى فسعرة 700ج
5-عندما تبث وتستقبل بوينت تو بوينت بالنانو فيمكنك ذلك حتى 8 كم


واليكم الموقع الرسمى للجهاز
اضغط هنا
الداتا شيت كاملة للمنتج


وسوف نتابع معكم فى موضوع قادم باقى التفاصيل الفنية .

الاثنين، 6 أغسطس 2012

كيفية بناء شبكة لاسلكية تبث اكثر من 10كيلو و250 مشترك

كيفية بناء شبكة لاسلكية تبث اكثر من 10كيلو و250 مشترك


اولا:يكون في بدايه العمل دراسه المشروع من حيث التكلفة ومن حيث المعدات ومن حيث المناطق التي تريد ان تبث منها فالموضوع اشبه بشركة صغيرة تبث انترنت وتعطي خدمات جيدة.
-:ولكن هناك عده اشياء ضرورية قبل البث:
1-يجب ان يكون لديك خط adsl قوى وثابت (يعنى ميشتغلش يوم ويقطع يومين)
2-سرعة الخط متقلش عن 4 ميجا علشان سرعة التصفح تكون كويسة عند المشتركين
3- دراسه مكان وضع البرج وهنا ااقصد ببرج البث ولا اقصد بابراج كبيرة بل ماسورة تفي بالغرض تكون مثبته باحكام وانا افضل ان تفصلها تفصيل من عند الحداد(السيد بتاع الورشه) لتكن ملائمة وانا في قيد اعطائكم صور عن برجي ليكون لديكم فكرة


مسافة البرج الارتفاع هنا خطاء جسيم وهو انه كلما كان البرج عالي جدا جدا كلما كان البث جيد واقووول لاء وخطاء جسيم ليكن برجك مناسب للعلو من الارتفاع ويكون اكبر عدد ممكن من الابنية يستطيع مشاهدتة ولا يكون عالي جدا جدا فتكون الاشارة ضعيفة ومشتته في الهواء.
4-أبعد البرج عن اسلاك الكهرباء و المعادن وابعده عن مناطق المنشائات العسكرية او المطار او ابراج الهاتف فهي تقتل الاشارة وتشتتها فانت لست وحدك الي بتستعمل الهوا(وفى هذه الحالة مقولة الهوا هوانا  غير صحيحة)
5-عمل مقسم معزول عن الامطار و البرد و الحرارة في البرج لمقسم الكهرباء. لان كلما قربت المسافة كانت الكهرباء جيدة جدا للاكسس بوينت وكلما زادت فعاليتها انصح ان تكون المسافة اقرب من 25 متر والى ستضعف الكهرباء ويكون لديك مشاكل في الاكسس بوينت .

-:اعتقد ان هذه هي اهم الخطوات السليمة للبرج نيجي للمهم و الاهم من البرج وهو الاكسس بوينت جهاز البث الرئيسي الذي سيكون المشروع كله مبني على كفائه هذه القطعة فهي العامل الرئيسي لنجاح المشروع:-

-:وانا انوه ان اكسس بوينت عادي تنفع لاكن اكثر عدد تستطيع الاكسس بوينت العادية 20 يوزر مع تقطيع ومشاكل و الحل هنا هو شراء اكسس بوينت قوية وتكون اوت دور(out door) مستحسن واليك بعض الامور التي يجب ان تكون في خصائص الاكسس بوينت:-
1-ان تكون الاكسس بوينت ذو ملي واط عالي
2- الدى بي يكون عالي ايضا مثل 24 dBm وهي مهمة جدا وساشرحا لاحقا لان لها موضوع ثاني
3-ان تكون محكمة الاغلاق وتكون مهيئة للعوامل الخارجية
4- ان تكون ذو توافقية مع انواع IEEE 802.11b and 802.3 compatible و IEEE 802.11g
5-كمية نقل البيانات تكون 11 ميجا او 5 ميجا كاحد اقصى وهنا اقصد في نقل الداتا الى الاكسس بوينت
6-ان تكون تحتمل 255 يوزر اي اكسس بوينت
7-تدعم انواع التشفير الاسلكي الحديث غير wep و wpa2 فهي مهمة
8-ان تدعم اضافة مك ادرس باكثر عدد وهنا اتكلم عن مواصفات يجب ان تكون في الاكسس بوينت الخارجي
 واليكم اسماء قطع انصح بها وبشده

1- الفاريون ds11



مواصفاتها
Indoor-outdoor architecture for maximum range and reliability

Optimized for outdoor building-to-building point-to-point, point-to-multipoint applications

Cost effective backhauling BreezeACCESS Base Stations

Linking MDUs to the central location

Dynamic output power range for maximum distances in all regulatory domains
(-4 dBm to +24 dBm)

Up to 25 km (15 miles) distance in FCC and 10 km in ETSI at 11 Mbps

VLAN Support

Very high sensitivity: -85 dBm at 11 Mbps

RC4 40-bit key WEP encryption

IEEE 802.11b and 802.3 compatible

Effortless installation

Extensive LED diagnostics including 10-LED RSSI bar display for easy antenna alignment

Easy maintenance allowing multiple units configuration and multiple units remote upgrade


User friendly configuration and management utility


2-*******cisco Outdoor Wireless *****


وهي تقريبا نفس المواصفات ولاكن تختلف حسب النوع

ومن افضل الانواع ايضا


3-********* سيناو***********

وهناك الكثير من انواع الاكسس بونت الممتازة و التي تفى الغرض وكلها قوية



-:الان بعد ان تعرفنا على انواع الاكسس بوينت بيجي عندنا شي ثاني وهو انتينا البث وهومهم جدا كأهمية الاكسس ويوجد الكثير من الانتينات بجميع انواعها وانا اعطيكم الخيار في ان تشترو اي انتين لاكن بمواصفات معينة فمثلا :


1-انتينا 8 dbi هو افضل انتينا للبث اذا كنت تعتمد على ابراج كثير . اذا كنت مقسم المنطقة الى اكثر من برج نريد ان اوضح انه كلما اقتربت من البرج كلما قللت من 8
db

2-افضل انتينا هي 12 ديبي وتكون حسب اليوزر الموجودين عندك اذا كانو كلهم بعيدين عن البرج اكثر من 1 كيلو او 2 كيلو فانا انصح بتركيب انتينا اما 12 او 16 ديبي الخيار لك وهذه انواع الانتينات


انتينا 8 db


انتينا 12db





انتينا 16db




طيب حددنا تقريبا انواع البث وحددنا انواع الاكسس وحددنا انواع الانتينا طيب احنا موضوعنا بث لاكثر من 10 كيلو و المهم انه يكون الاشارة قوية بمعدل بث داخلي ان دور بمعنا الاكسس بتاعة الزبون تكون داخل المنزل وعلى بعد 3 كيلو داخلي و 10 كيلو خارجي طيب كيف يجب تغيير الانتينا الى انتينا نوع ثاني وهي قوية جدا من مساوئها انها تعطي زاوية معينة لاكن مع التجربة تعطي كفائلة 100 في المئة
و اسم الانتينا هو سيكتور




طيب اذا اردت ان تعمل برجين وتريد ان تربط بينهم ومشكلتك ان البرج بعيد اكثر من 20 كيلو  فبعض الاخوة يعتمدون نوع الربيتر وهو استعمال خاطء فالربيتر لتقوية الاشارة صحيح لاكن لا يشبك علية اكثر من يوزرين على الاكثر لان الاكسس بوينت تستهلك كل طاقتها في الاستقبال الاشارة وارسالها وعوضا عن هذا النوع يوجد نوع اسمة point to point اي من نقطة الى نقطة و العمل عليها كلاتي

1-لنغرض انك تريد انشاء برج ثاني فيلزمك الاتي من معدات 2 اكسس بوينت نوع داخلي وهم رخيصي الثمن
2-2 دايركشنل مستخدم لوصل بين نقطة واخرا على ان تكون النقطة الثانية نفس القطع وانا اضمن لك بعد اكثر من 20 كيلو وبعدين نعمل برج ثاني بحيث توصل الاكسس المستقبلة من البوينت الى الاكسس الاوت دور وترجع تبث الاشارة وهكذا نكون حققنا اكبر قدر ممكن المسافات وبجودة عالية جدا





و الطريقة مكلفة بعض الشيء لاكن منتوجها جدا رائع ومضمون ويكون التلف بها قليل وتكون الشبكة عندك مية المية الى شروحات اخرا وان الموضوع لم ينتهي وهناك المزيد .



حقوق النشر :مدونة الوليد



كيفية عمل شبكة محلية لتبادل البيانات وملفات الطباعة

إليكم يأحباب هذا الموضوع الذي احسبه مهم في عالم الشبكات وهو البداية البسيطة لمن يريد ان يبدأ بعمل شبكة منزلية صغيرة ...

الهدف : عمل إتصال بين مجموعة من الأجهزة متصلة مع بعضها البعض بحيث يستفيد الجميع من موارد الشبكة مثل الطابعات والمجلدات واالأنترنت ايضاً وهو ما سنشرحه في حلقات قادمة إن شاء الله ...

المتطلبات :

1- كرت شبكة على جميع الأجهزة على الأقل واحد في كل جهاز


2- السويتش وهو متوفرة في الأسواق بالأضافة إلى أسلاك ( كيبل ) الشبكة ..

3- ربط هذه الأسلاك بالكرووت والسويتش ..

الشرح :

نبدأ في الصور التالية

لنشرح في البداية طريقة عمل شبكة صغيرة ..


















والآن طريقة ربط الطابعة ... وإعدادها في الجهاز الفرعي..











 والآن شرح طريقة تبادل الملفات من خلال المجلدات التي تعمل لها مشاركة




وبكده نكون انتهينا :
